3D Druck neue Buchsen Schaltung Suzuki Swift

***Miraculix*** · Dec 16th 2024

Moin ihr Lieben,

Druckt jemand mit elastischem Filament?

Ich brauche 2 neue Buchsen für einen der beiden Gangschaltungszüge beim Swift meiner Holden.

Musste den Wagen heute nach Hause schleppen.

Es gibt eine Vorlage, ich kenne mich damit nicht aus.

Ist das vollständig?

Kann mir jemand weiterhelfen?

Bei Suzuki gibt es angeblich nur den kompletten Zug.

Soll 150 plus kosten.

Chat, den ich gefunden habe, ist schon älter.

Zur Zeit habe ich das mit dem Kragen von 2 Tox Dübeln provisorisch repariert, damit sie fahren kann.

Auf 8mm aufgebohrt, und mit Kabelbindern gesichert.

Hier der Link zur Datei:

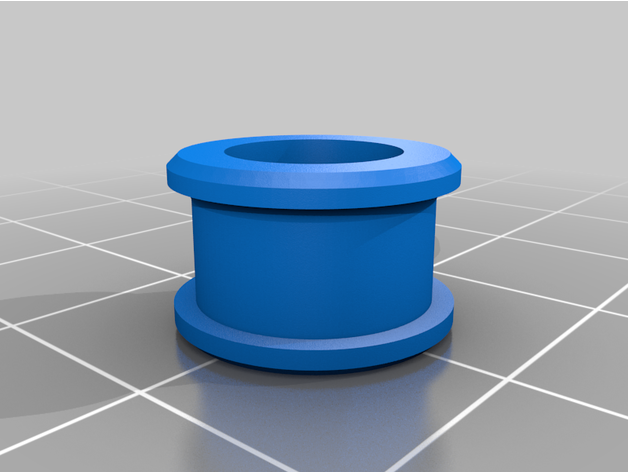

Suzuki Swift Bushing_Rubber Bearing for Gearbox Bowden Cable - Suzuki Swift Sport IV (NZ/FZ) 1.6 2012 by SpaetzleMitSoos

Rubber Bearing / Bushing for the Gearbox Bowden Cable for Suzuki Swift Sport NZ (IV) 2012 1.6 (AZG). Fits perfectly.In my car, this bearing broke down over the…

www.thingiverse.com

crasbe · Dec 16th 2024

Jo, TPU 95A hab ich da, kann ich dir drucken.

***Miraculix*** · Dec 16th 2024

Da wäre ich dir unendlich dankbar ❤️❤️❤️

Und meine Liebste erst.

Soll ich mich morgen mal über WA melden?

crasbe · Dec 17th 2024

Ich hab mal drei Stück gedruckt aus Recreus TPE SEBS, das ist ähnlich wie TPU, nur nicht hygroskopisch und auf Gummibasis. Eigentlich das bessere Material und etwas besser zu drucken.

Bild_2024-12-17_000027638.png Bild_2024-12-17_000141244.png

Die Druckqualität ist noch ein bisschen scheiße, das gefällt mir noch nicht. Da werd ich noch einen Versuch starten.

Schick mir mal deine Adresse, dann kann ich die morgen..heute in die Post werfen.

***Miraculix*** · Dec 17th 2024

Das ist ja schneller als bestellt.

Ich verneige mich in Demut.

Ich sende dir mal eine WA auf die Nummer, die ich von dir habe...

crasbe · Dec 17th 2024

Der nächste Versuch ist besser geworden. Nicht perfekt, aber besser.

Ein Gummi hat sich beim Drucken vom Druckbett gelöst und ist daher windschief geworden.

So kleine Bauteile sind immer undankbar zu drucken, weil man die Balance zwischen Geschwindigkeit, Kühlung und Temperatur finden muss, damit sie sich nicht verziehen aber auch noch halten.

Flexibles Material ist dazu noch nerviger zu drucken. Je weicher, desto schlimmer.

Materialkosten von dem ganzen Spaß sind übrigens rund 20ct (wenn man die 750g (oder so) Rolle für 60€ gekauft hat).

Bild_2024-12-17_003642498.png Bild_2024-12-17_003700134.png Bild_2024-12-17_003711857.png

Du kannst dir dann aussuchen, welches du am Ende nutzen willst. Definitiv nutzbar sind auf jeden Fall zwei.

Je nachdem, wie leicht oder schwer die Gummis zu installieren sind, kannst du ja auch eins der schlechteren zum Üben nehmen.

Das Material sollte auch mit normalem Lithiumfett verträglich sein, Silikonfett ist in Anbetracht an den anderen Kunststoff vmtl. trotzdem die bessere Wahl.

***Miraculix*** · Dec 17th 2024

Ich liebe dieses Forum so sehr.

crasbe hat schon Buchsen gedruckt.

Was soll ich sagen?

Ich hab schon wieder fast feuchte Augen ob dieser Hilfsbereitschaft hier ❤️👌

Ich hatte von Dir ja seinerzeit den Druckschlauch 3/4 Zoll für meine Druckluftverteilung abgeholt.

Ich freue mich jedes Mal, wenn der Kompressor läuft, und muss an Dich denken 👍

***Miraculix*** · Dec 18th 2024

Sie sind heute schon angekommen!

🙏🙏🙏

Dann werde ich mal ausprobieren gehen....


*** VinoS*** · Dec 18th 2024

Toller Zusammenhalt 👍.

*** entevauler*** · Dec 19th 2024

Moin.

Richtig geile Sache!

Gruß Maik

Frischling · Dec 19th 2024

Das macht das Forum so ... weiss gar nicht was ich vor lauter Rührung schreiben soll.

Einfach toll

***Miraculix*** · Dec 21st 2024

Beim Ausprobieren ist es am Mittwoch leider geblieben.

Also musste das Provisorium doch bis heute durchhalten...

Meine Seegerringe passten nicht auf die Bolzen.

Und ohne, so wie original, wollte ich das nicht lassen.

Dann könnte der Zug jederzeit, wenn sich die neuen Buchsen etwas eingearbeitet haben, wieder abspringen.

Ich habe dann versucht im Umkreis Sicherungsscheiben z.B. Quicklock zu bekommen.

Fehlanzeige.

Zum Glück hatte der Hagebaumarkt Segerringe in passender Größe.

Also habe ich noch eine sehr dünne Unterlegscheibe zwischengesteckt.

Die Bolzen mit Vaseline gefettet, und alles zusammengefummelt.

Vorne am Getriebe war das unter dem Batteriekasten eine Herausforderung.

Aber nun flutscht alles wieder wie am ersten Tag

Hier für Interessierte:

(Falls noch jemand so ne Kutsche fährt, oder ähnliche Baureihen / Motor-Antriebseinheiten, dann schaut am Getriebe und im Schalttunnel mal vorsorglich nach.

An den Schalttunnel kommt man zum Schauen von oben sehr einfach dran!)

Wieder zusammen

Provisorium (Tox Dübel Kopf)


Am Getriebe


LIEBEN, HERZLICHEN DANK NOCHMALS AN crasbe ,DER UNS EINE HÖHERE GELDAUSGABE ERSPART HAT. EIN SEHR SCHÖNES WEIHNACHTSGESCHENK!!! ❤️

crasbe · Dec 21st 2024

Das freut mich auf jeden Fall, dass das alles passt. Hoffen wir natürlich mal, dass es auch lange hält. Das kann ich nur schwierig vorhersagen 😅

***Miraculix*** · Dec 21st 2024

Die Buchsen haben beim Eindrücken in die Ösen und beim Aufpressen auf die Bolzen einen sehr festen und stabilen Eindruck gemacht.

Sie saßen abschließend perfekt.

So aufgelöst, wie die alten waren, wird das nach meinem Gefühl mit deinen nicht passieren.

Ich nehme an, die alten waren mit dem falschen Fett geschmiert, oder bestanden aus dem falschen Material.

Die Reste waren total weich.

Die konnte ich fast zwischen den Fingern zerreiben.
